Что такое отбор кернов бетона и для каких задач он применяется?
Отбор кернов бетона представляет собой метод натурного контроля, при котором из конструкции извлекают цилиндрические образцы заданного диаметра и высоты для последующего лабораторного исследования. Такой подход позволяет получить фактические характеристики материала непосредственно в элементе здания или сооружения, а не только оценить их косвенно по показаниям приборов. Услуга применяется при обследовании фундаментов, колонн, стен, перекрытий, балок, плит, дорожных и гидротехнических конструкций, когда требуется определить прочность бетона, его плотность, однородность, наличие дефектов и соответствие требованиям нормативной документации.
Керны используют для решения следующих задач:
1. Определение фактической прочности бетона на сжатие.
2. Проверка соответствия проектному классу и требованиям технического задания.
3. Установление влияния возраста бетона, условий твердения, эксплуатации и набора прочности на состояние конструкции.
4. Выявление слоистой структуры, раковин, трещин, зон слабого бетона и следов некачественного уплотнения.
5. Уточнение результатов неразрушающего контроля бетона, выполненного ультразвуковым методом, методом ударного импульса или отрыва со скалыванием.
Работы выполняются с учетом расположения арматуры, толщины защитного слоя, доступности участка и риска снижения несущей способности. Перед сверлением проводят визуальный контроль, инструментальные измерения и фотофиксацию результатов. Места отбора фиксируют на схеме, чтобы обеспечить воспроизводимость исследования и корректно интерпретировать протокол результатов. В Рязани специалисты компании ЭкспертизаРоссия выполняют комплексную оценку конструкции с учетом фактических условий эксплуатации и требований к безопасности.
Как проводится отбор кернов из железобетонных конструкций?
Методика проведения работ начинается с изучения проектной, исполнительной и эксплуатационной документации, а также с анализа технического задания. Специалисты определяют участки, где отбор образцов даст достоверную информацию и не создаст недопустимого ослабления конструкции. До начала сверления выполняются визуальный контроль поверхности, инструментальные измерения геометрии, поиск арматуры и оценка расположения защитного слоя. При необходимости применяются приборы для определения расположения арматуры, чтобы не повредить рабочие стержни и не исказить результаты исследования.

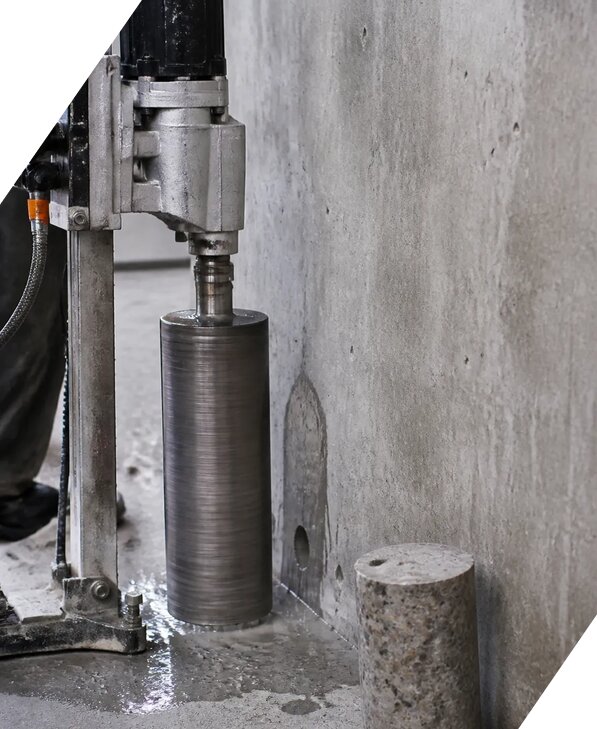

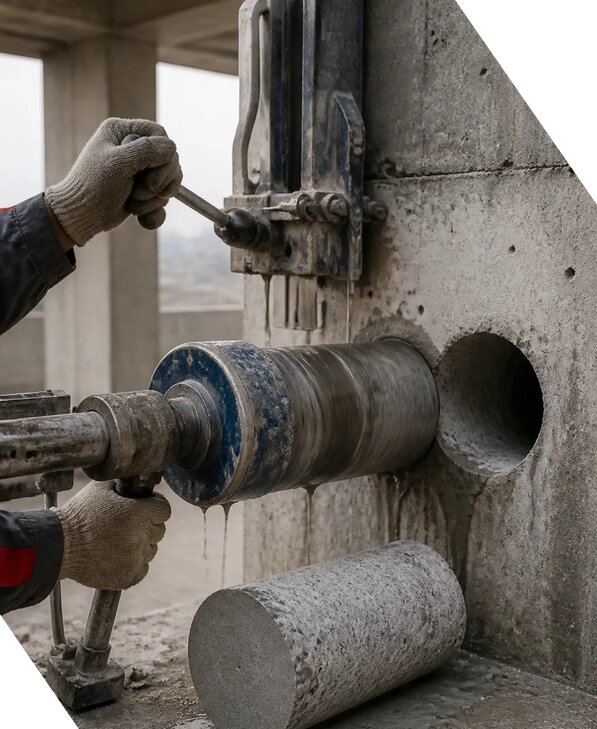

Для извлечения образцов используется алмазная установка с коронкой подходящего диаметра. Испытательное оборудование выбирают с учетом толщины элемента, проектной прочности, условий доступа и требований нормативной документации. Работы могут выполняться с водяным охлаждением или с применением технологии, допустимой для конкретного объекта. После проходки керн извлекают без ударных воздействий, маркируют, упаковывают и доставляют в аккредитованную лабораторию. На каждом образце указывают место, направление отбора, дату, номер конструкции и иные сведения, необходимые для идентификации.
В процессе учитываются влажность, температура, наличие трещин, пустот, заполнителя и возможных повреждений при извлечении. Если образец имеет дефекты, препятствующие корректному испытанию, это отражается в документации и учитывается при формировании выборки. Отверстия после отбора при необходимости очищают и заделывают ремонтным составом, выбранным с учетом назначения конструкции. По завершении оформляются результаты измерений, схема точек, фотофиксация результатов и протокол результатов. Компания проводит работы с соблюдением требований безопасности, контролем состояния оборудования и последовательной регистрацией всех операций.
Какие характеристики бетона можно определить по кернам?
По извлеченным кернам можно получить комплекс объективных сведений о фактическом состоянии бетона. Основным показателем является прочность на сжатие, которая определяется в лаборатории после подготовки торцов образца и проведения испытания на прессовом оборудовании. Полученные значения сопоставляются с проектными показателями, классом бетона и условиями эксплуатации. В отличие от ориентировочной оценки, основанной только на поверхностных показаниях приборов, керн позволяет исследовать материал по всему сечению выбранной зоны.
В зависимости от программы лабораторного контроля могут определяться:
1. Средняя и индивидуальная прочность бетона.
2. Плотность бетона и характер распределения крупного заполнителя.
3. Однородность бетона по нескольким точкам конструкции.
4. Наличие внутренних раковин, пор, трещин, расслоений и участков недостаточного уплотнения.
5. Косвенные признаки водонасыщения, разрушения и снижения морозостойкости бетона.
6. Соответствие состава и структуры установленным требованиям, если это предусмотрено программой обследования.
При анализе учитываются диаметр и высота образца, направление его извлечения, состояние торцов, влажность, возраст бетона и условия хранения до испытания. Для повышения достоверности результаты по кернам сопоставляют с данными неразрушающего контроля бетона. Ультразвуковой метод, ударный импульс и отрыв со скалыванием дают распределенную картину состояния, но требуют корректной градуировочной зависимости. Керны помогают уточнить эту зависимость и снизить погрешность измерений.
По итогам специалисты оценивают не только отдельное значение прочности, но и общую картину: однородность бетона, локальные зоны ослабления, влияние эксплуатационных факторов и соответствие требованиям проекта. В сентябре результаты оформляются в установленном порядке и могут использоваться для технического заключения, проектирования усиления, приемки работ или расследования причин повреждений.
Можно ли отбирать керны без повреждения арматуры и существенного ослабления конструкции?
Да, при правильной организации работ отбор кернов выполняется с контролем расположения арматуры и оценкой влияния каждого отверстия на надежность элемента. Полностью исключить локальное повреждение конструкции возможно только при предварительном изучении чертежей, обследовании поверхности и применении приборов, которые показывают положение стержней, их направление и примерную глубину залегания. Поэтому точка отбора назначается не формально, а с учетом расчетной схемы, назначения элемента, зоны максимальных усилий, толщины сечения, шага арматуры и состояния защитного слоя.
До начала бурения специалисты выполняют натурные измерения и составляют схему участков. Не допускается размещать отверстия в местах, где они могут пересечь ответственные рабочие стержни, закладные детали, каналы инженерных коммуникаций, зоны опирания или участки с уже выявленными критическими трещинами, если иное не предусмотрено техническим заданием. Диаметр и глубину выбирают минимальными, но достаточными для получения представительного образца. Количество кернов определяют по цели исследования и требованиям нормативной документации, чтобы не создавать избыточное количество локальных нарушений.
Во время работ используется измерительное оборудование для контроля положения арматуры и испытательное оборудование, обеспечивающее плавное алмазное сверление без ударной нагрузки. После извлечения образца отверстие очищают от шлама и при необходимости восстанавливают ремонтным составом. Факт отбора, состояние участка и способ заделки фиксируются в документах и на фотографиях. Если конструкция имеет высокую ответственность, до работ может потребоваться расчет допустимого количества и расположения отверстий.
Важно понимать, что отбор керна является локально разрушающим методом, поэтому его нельзя полностью приравнивать к неразрушающему контролю бетона. Однако при профессиональном планировании воздействие ограничивается небольшими зонами, а полученная информация позволяет подтвердить или уточнить результаты ультразвукового метода и ударного импульса. наши специалисты учитывают безопасность объекта, требования проекта и фактическое состояние конструкции, чтобы получить достоверные данные без необоснованного вмешательства.
Какие документы и результаты предоставляются после испытания кернов?
По завершении работ заказчик получает комплект материалов, позволяющий подтвердить объем выполненных операций и использовать данные для принятия технических решений. Состав документов определяется техническим заданием, назначением обследования и требованиями нормативной документации. В стандартный комплект входят программа или описание методики проведения, сведения об объекте, схема мест отбора, ведомость образцов, результаты визуального контроля, фотофиксация результатов и протокол результатов лабораторных испытаний.
В протоколе указываются идентификационный номер каждого керна, его размеры, состояние после извлечения, направление отбора, условия хранения, дата испытания и полученные значения прочности. При необходимости приводятся сведения о плотности бетона, влажности, характере разрушения, наличии дефектов и других характеристиках. Если проводилось сопоставление с данными неразрушающего контроля бетона, в документах отражаются примененный ультразвуковой метод, ударный импульс, отрыв со скалыванием, исходные показания приборов и использованная градуировочная зависимость. Это позволяет оценить погрешность измерений и понять, насколько результаты применимы к обследованной конструкции.
На основании совокупности данных может оформляться техническое заключение. В нем описываются фактическое состояние бетона, соответствие требованиям проекта, выявленные зоны неоднородности, влияние возраста бетона и условий эксплуатации, состояние защитного слоя, возможные признаки снижения морозостойкости бетона и рекомендации по дальнейшим действиям. Если обнаружены недостаточная прочность, пустоты, трещины или локальные разрушения, указываются ограничения эксплуатации, необходимость дополнительных исследований, ремонта или усиления.
Документы оформляются на основании фактических результатов измерений, а не предварительных ожиданий. При проведении лабораторного контроля в аккредитованной лаборатории сведения о примененном оборудовании и методах включаются в отчетный пакет. Для получения коммерческого предложения можно направить исходные данные Федору Олеговичу. Услуги выполняются с учетом объекта, объема выборки и условий доступа, стоимость отбора начинается от 3594 руб/м². Компания работает Пн-Пт 09-18 Сб-Вс вых., а при заказе услуги под ключ скидка от 15 процентов.
